[Tuto RAPTOR 700] Comment démonter sa crépine d'huile?


Post new topic   Reply to topic    Atv quad Superquader :tout l univers du superquader Forum Index -> Forum mécanique -> Forum atelier moteur
Previous topic :: Next topic
Author Message
pulkocitruzz
Taquine le Bitume
Taquine le Bitume

Offline

Joined: 08 Jun 2014
Posts: 111
Date de naissance: 07/10/1976
Masculin
Signe du Zodiaque: Balance (23sep-22oct)
prénom: Jérôme
votre revendeur: Aucun
Niveau en mécanique sur 10: 5

PostPosted: Thu 18 Sep - 14:08 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

PublicitéSupprimer les publicités ?
Bonjour à tous,


Il y a peu de temps, j'ai connu un problème avec le filet de mon bouchon de vidange. Après avoir dû le refaire, je craignais d'avoir quelques limailles dans mon carter. J'avais bien nettoyer le carter moteur mais il faut reconnaître qu'un carter sec, c'est pas l'idéal pour aller vérifier et du coup, je n'avais pas l'esprit tranquille, tjs à me demander si par hasard, il ne restait pas des limailles. Sur les conseils de "Ghost" du forum, j'ai fais mon plein d'huile, j'ai été faire quelques km (une dizaine) puis j'ai revidangé et.... vérifié ma crépine qui se trouve dans le réservoir d'huile.
Oui, j'avoue, je ne savais pas qu'il y en avait une. J'ai bien fait de la vérifier car effectivement, il y avait bien des limailles présentes, collées dessus. Donc une simple (re)vidange n'aurait pas suffit à les éliminer du circuit. Elles auraient été tjs présentes avec le risque qu'un jour certaines passent à travers pour aller se retrouver là il ne faut pas.


Je me doute que les plus mécanos d'entre vous n'auront pas besoin de ce tuto, mais les moins débrouillards sûrement. Alors voici les étapes à suivre pour retirer sa nourrice et la crépine:


*Conseil: A effectuer lors d'une vidange, une fois par an, au moins.


ETAPE 1: Vidanger son réservoir d'huile (procédure habituelle)

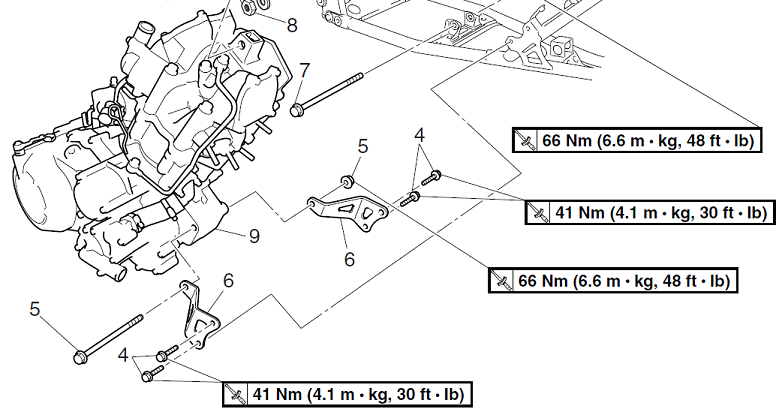

ETAPE 2: Démonter le support moteur.


Suivant la photo ci dessous, démonter complètement les vis n° 1 et 2.
Décaler ensuite l'écrou n°3. Attention, il n'est pas nécessaire de le retirer complètement. Le fait de le décaler suffira à faire faire une rotation au support afin d'avoir un accès aisé au réservoir d'huile.







ETAPE n°3: Démontage des accessoires.

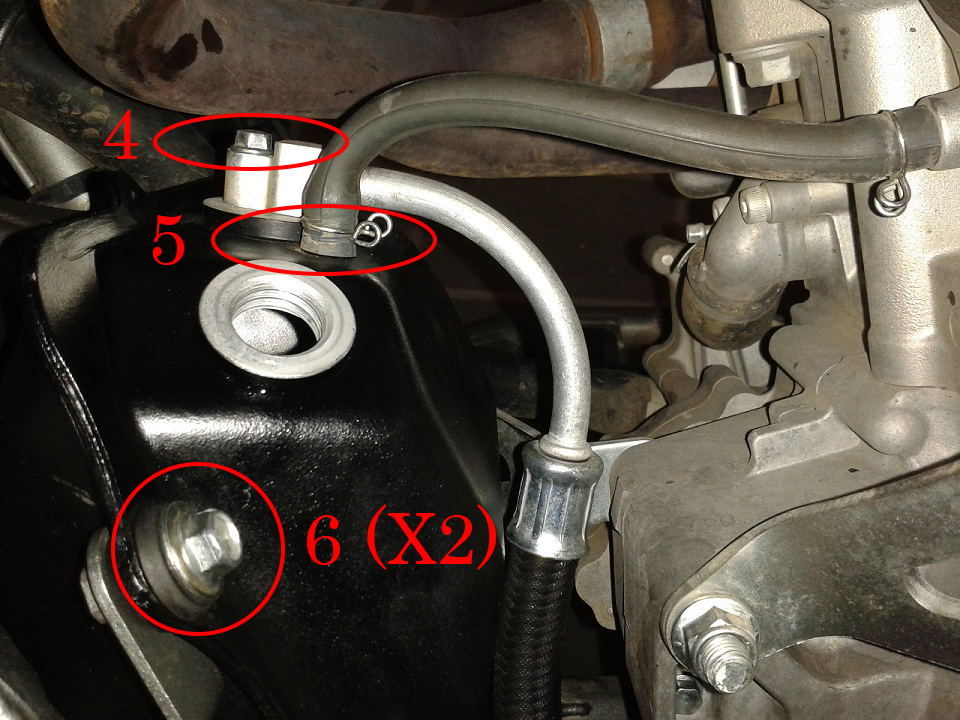

Suivant la photo ci-dessous, déposer les accessoires du réservoir.
- Dans l'ordre, retirer la vis n°4 puis déposer le raccord.
*Attention: Lorsque vous allez retirer le raccord, vous aller trouver une buselure avec un petit o-ring dessus. Faites très attention à ne pas les perdre, surtout que l'o-ring n'est pas dans un logement, il est juste glissé dessus. (Mettez les bien de côté, à l'abri)
- Retirer ensuite le "clip" n°5 avec un pince en le pincant et en le faisant remonter le long tuyau de manière à ce qu'il ne sert plus le tuyau pour pouvoir retirer de dernier. Retirer ensuite le tuyau en le faisant tourner sur son raccord s'il résiste un peu.
- Et pour finir, enlever les vis n°6 (Il y en a deux, une de chaque côtés)





ETAPE n°4: Retirer le réservoir.


La procédure est relativement simple, même si de prime abords, on a l'impression qu'il n'y a pas assez de place pour le retirer. Je vous rassure, si, il y en a. C'est juste, mais ça passe.
(Astuce: Par mesure de précaution, si vous ne voulez pas abîmer le réservoir en le retirant, éviter de faire une griffe, placez un chiffon autour de celui-ci. )

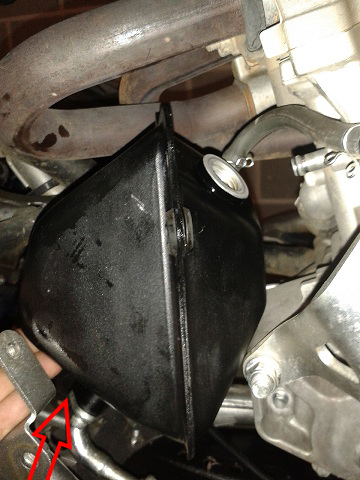

Pour commencer, relevez le comme indiqué sur la photo en suivant le sens de la flêche. Le reste, suivra.





ETAPE n°5: Retirer le tuyau inférieur.


Une fois que vous avez réussi à dégager le réservoir retournez le mais ATTENTION, contrairement à ce que l'on pourrait croire, il reste un fond d'huile dans le réservoir. Donc prévoyez un récipient ou un absorbant. ;-)

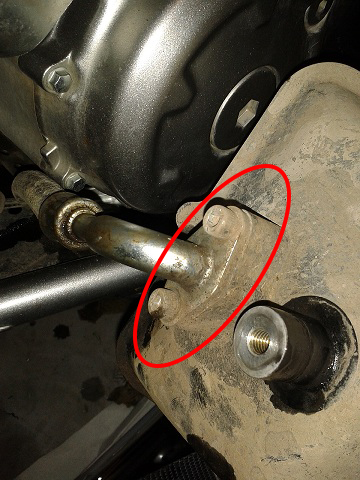

Une fois que vous l'aurez retourné, vous aurez accès à la durite inférieur (celle qui possède la crépine à l'intérieur du réservoir)

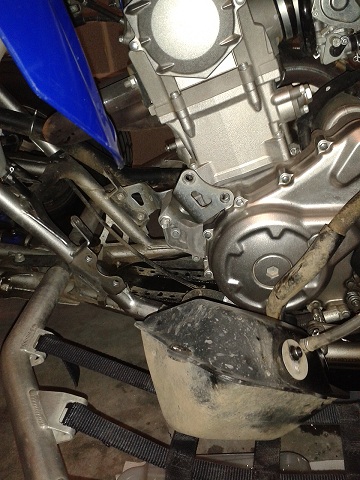

Pour certains, comme pour moi, le réservoir sera bien sale !!!
Avant de démonter cette durite, vaporiser un quelconque produit, histoire de nettoyer un peu ça. De l'eau suffit amplement.

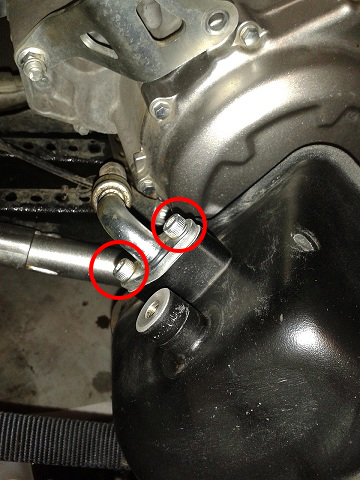

Et finalement, vous pouvez enlever les deux vis qui maintiennent la durite en place.







Voilà, maintenant vous pouvez dégager votre crépine et constater si dégâts il y a ou pas. Si tout va bien dans le moteur, il ne devrait rien s'y trouver.

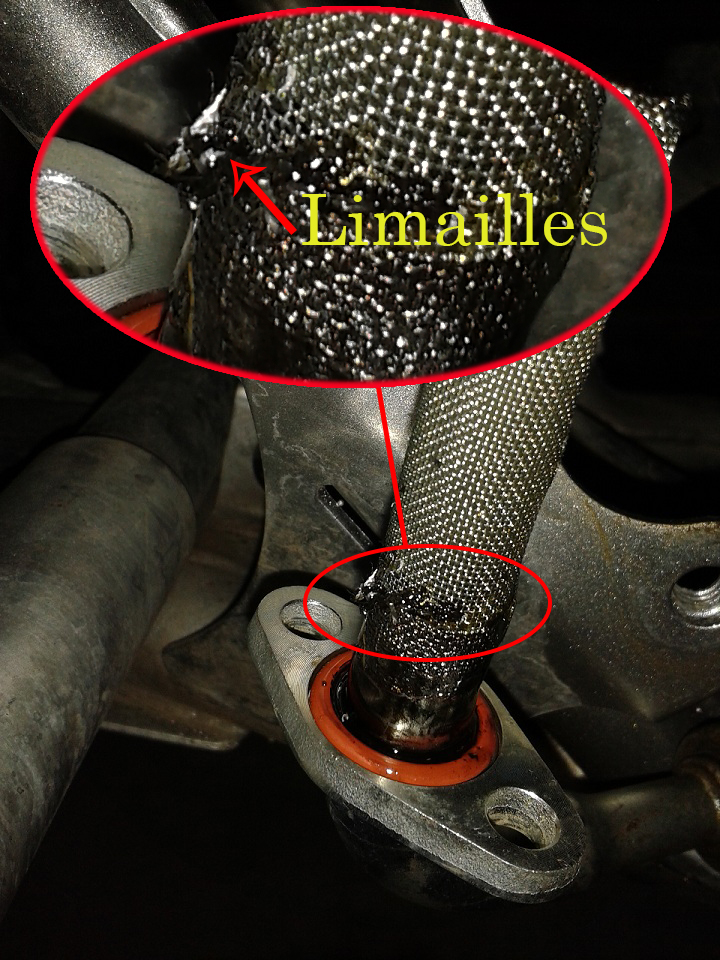

Dans mon cas, voici les limailles qui se trouvaient dedans après fait tourner le moteur suite à ma réparation:





Alors, certes ça peut ne paraître pas grand chose mais bon... Elles n'ont de toutes façon rien à y faire.

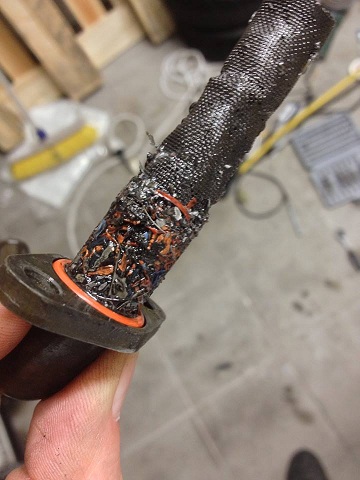

D'ailleurs voici la crépine de "Ghost" du forum, suite à une casse moteur:





Il est clair que dans un cas comme ceci, vous risquez d'avoir comme problème:
- Colmatage de la crépine
- Perte de pression d'huile
- Problème de lubrification
- Risque que certaines limailles plus petites avec le temps, passent à travers la crépine


Et au final, c'est la surchauffe,le serrage et la casse assurée !!!!


*ASTUCE: Pour enlever les limailles, ne vous contentez pas de passer un chiffon dessus, surtout pas !!! Pourquoi?
Simplement, parce qu'en passant avec votre chiffon, vous allez effectuer une pression qui risquerait de faire passer les plus petites limailles à travers la crépine. Prenez plutôt un pinceau avec un peu d'essence et nettoyer délicatement.

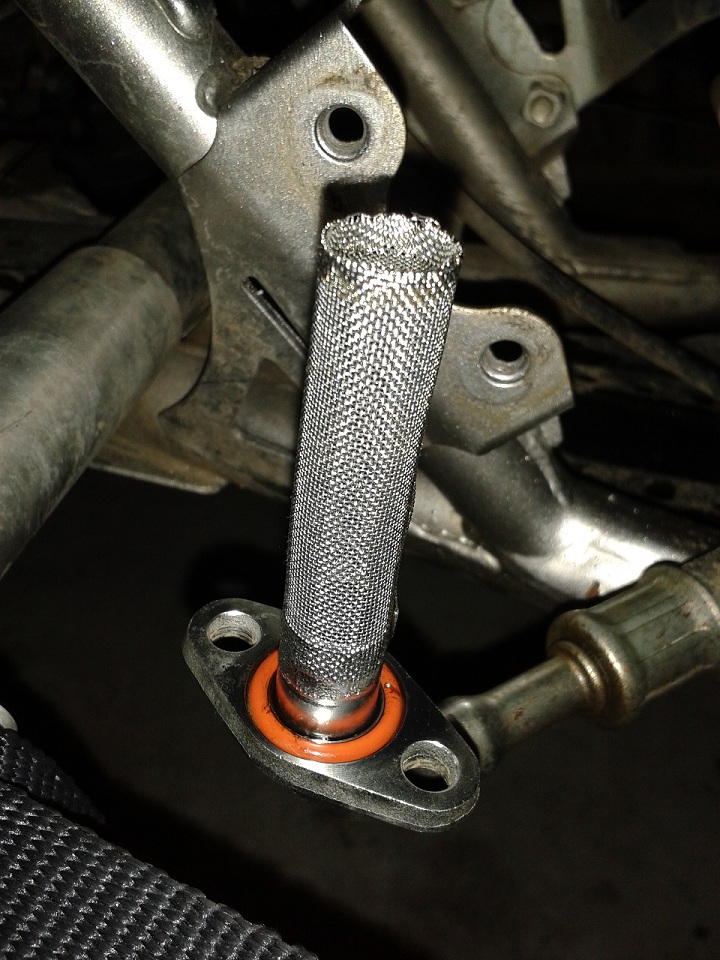

Voici le résultat que vous devriez obtenir:

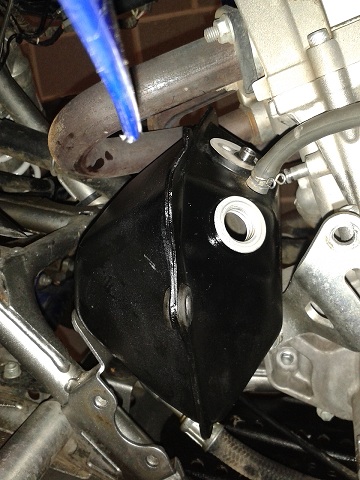

Et puisque vous êtes en mode "Fée du Logis", n'hésitez pas à également renettoyer votre réservoir d'huile ainsi que la protection de carter.
N'hésitez pas non plus, à bien le rincer avec de l'essence ou autre dégraissant, on ne sait jamais ce qu'il pourrait se trouvait dedans. Etant donner qu'il restait de l'huile, on peut supposer qu'il y a une partie des saletés qui ne partent pas à la vidange... Donc autant bien faire les choses.

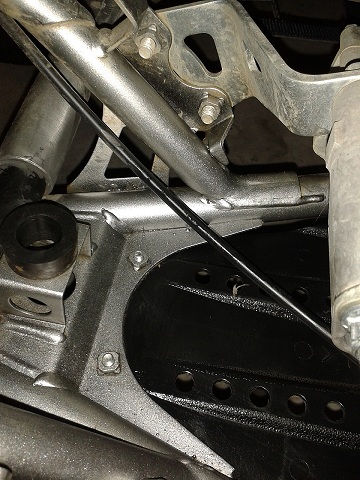

Avant...

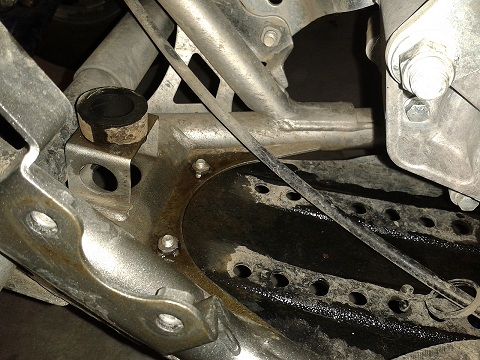

Après...



Une fois que tout ceci est fait, il ne vous reste plus qu'à suivre le cheminement inverse pour tout remonter.

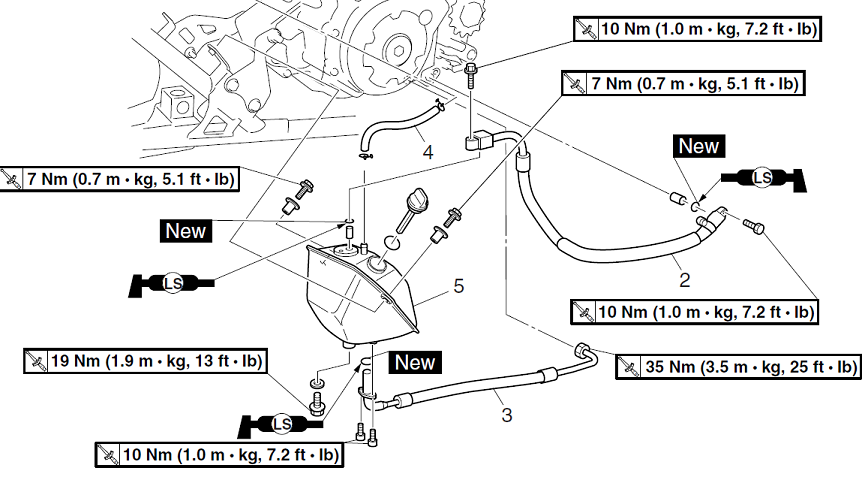

Pour les plus assidus et les plus pointilleux, voici les couples de serrage de chaque vis pour le remontage.












Je vous souhaite à tous une excellente lecture et beaucoup de plaisir avec votre quad.  pi2
Back to top
SPY
Modérateur
Modérateur

Offline

Joined: 10 Nov 2011
Posts: 5,807
Date de naissance: 10/12/1973
Masculin
Signe du Zodiaque: Sagittaire (22nov-21déc)
prénom: Steph
votre revendeur: Particulier
Niveau en mécanique sur 10: 5

PostPosted: Thu 18 Sep - 14:52 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

  tuto  de fou  20/20  !!!

D ailleurs je comptais bien faire cette manip a ma prochaine vidange, même si tout vas bien pour mon moteur, juste a titre préventif.


_______________
Je ne suis pas con, faut juste m expliquer longtemps ...
Back to top
doggy67
Superquader
Superquader

Offline

Joined: 22 Apr 2012
Posts: 15,877
Date de naissance: 07/04/1985
Masculin
Signe du Zodiaque: Bélier (21mar-19avr)
prénom: Stéphane
votre revendeur: Yamaha
Niveau en mécanique sur 10: 5

PostPosted: Thu 18 Sep - 16:06 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

  8
_______________
Laisser conduire son quad à sa femme, c'est vouloir soit un autre quad, soit une autre femme !!!
Rien ne sert d'avoir un tigre dans le moteur , si c'est un ane au guidon !!!
Back to top
pulkocitruzz
Taquine le Bitume
Taquine le Bitume

Offline

Joined: 08 Jun 2014
Posts: 111
Date de naissance: 07/10/1976
Masculin
Signe du Zodiaque: Balance (23sep-22oct)
prénom: Jérôme
votre revendeur: Aucun
Niveau en mécanique sur 10: 5

PostPosted: Thu 18 Sep - 20:15 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

Merci les gars. ;-)
Back to top
axel
Administrateur
Administrateur

Offline

Joined: 25 Nov 2010
Posts: 17,028
Date de naissance: 07/06/1980
Masculin
Signe du Zodiaque: Gémeaux (21mai-20juin)
prénom: Alexandre
votre revendeur: Tonny cat racing
Niveau en mécanique sur 10: 7

PostPosted: Fri 19 Sep - 07:04 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

Super boulot
Back to top
MSN
kisdar57
Superquader
Superquader

Offline

Joined: 27 May 2014
Posts: 1,953
Date de naissance: 08/01/1978
Masculin
Signe du Zodiaque: Capricorne (22déc-19jan)
prénom: christophe
votre revendeur: free bike
Niveau en mécanique sur 10: 5

PostPosted: Mon 22 Sep - 00:31 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote



Grave, ça c'est du TuTo qui déchire

C'est du lourd
Back to top
Cbaba
Pilote confirmé
Pilote confirmé

Offline

Joined: 24 Jul 2014
Posts: 694
Date de naissance: 13/03/1979
Masculin
Signe du Zodiaque: Poissons (20fev-20mar)
prénom: Sébastien
votre revendeur: GTINO-Romsée-Liège
Niveau en mécanique sur 10: 4

PostPosted: Sun 28 Sep - 14:03 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

  Belle explications
_______________
---> Je marche vite mais j'réfléchi lentement, donc si j'pense en marchant ça m'ralenti ! <---
Back to top
pulkocitruzz
Taquine le Bitume
Taquine le Bitume

Offline

Joined: 08 Jun 2014
Posts: 111
Date de naissance: 07/10/1976
Masculin
Signe du Zodiaque: Balance (23sep-22oct)
prénom: Jérôme
votre revendeur: Aucun
Niveau en mécanique sur 10: 5

PostPosted: Sun 28 Sep - 16:55 (2014)    Post subject: [Tuto RAPTOR 700] Comment démonter sa crépine d'huile? Reply with quote

Merci les gars... En espérant que cela serve au plus de personnes possible.
